Caratteristiche del prodotto	Adottando il sensore piezoresistivo del silicio, struttura compatta integrata, progettazione economica e a basso costo, trasmissione remota del gas di uscita 4~40mA e dell'elettricità
	Modo di tecnologia del cavo, alta precisione di misura, intrinsecamente sicuro, adatto per la produzione industriale, l'esplorazione del sito e il livello delle acque profonde nelle miniere
	Misurare il livello di liquido degli impianti municipali di conservazione dell'acqua.

Principio di funzionamento	La sonda del sensore di pressione viene posizionata nel liquido misurato e sottoposta ad una certa pressione statica del mezzo (P), che è correlata al liquido misurato.
	L'altezza del livello del liquido (h, m) del corpo è proporzionale a P=ρ gh (Pa), dove ρ è il peso specifico del mezzo (g/cm3) e g è
	L'accelerazione gravitazionale locale (m/s2) è costante per il mezzo misurato e la posizione, dove ρ e g sono costanti.
	Il segnale di pressione di livello liquido misurato dal sensore di forza viene trasmesso allo strumento di visualizzazione e il segnale di livello liquido del mezzo viene visualizzato attraverso la conversione del circuito.

---

---

Parametro tecnico	·Campo di misura	Minimo 0~0.5m, massimo 0~350m
	·Precisione di misura	0,5% FS (errore completo tra cui linearità, isteresi e ripetibilità)
	·Stabilità a lungo termine	Meglio dello 0,25% all'anno
	·Temperatura media ammissibile	-20℃~80℃
	·Consenti temperatura ambiente	-40℃~85℃
	·Consenti temperatura di conservazione	-40℃~85℃
	·Influenza della temperatura	Livello di precisione 0,5%, meno di 0,25% per 10K
	·Materiale della parte a contatto con il supporto
	·Sensore piezoresistivo al silicio	Pellicola ondulata 316L (requisiti speciali concordati)
	·Alloggiamento del sensore di misura	Acciaio inossidabile 304
	·Cavo conduttore aria	poliuretano
	·Contropeso del sensore	Acciaio inossidabile 304 (requisiti particolari concordati)
	·Materiale delle parti senza contatto con il supporto
	·Scatola di giunzione	Plastica ABS IP65
	·Giacca di sicurezza	nichelatura su acciaio al carbonio
	·Parametri elettrici	Tensione di lavoro (12,5 ~ 30V DC)
	·Uscita del segnale	Sistema analogico a due fili 4-20mA
	·Foro di ingresso del cavo	Filettatura interna M20 × 1.5 (requisiti speciali concordati)
	·Cavo analogico	Cavo per strumenti a tre nuclei
	·Consentire l'umidità ambientale	95%HR

---

---

Struttura esterna

Collegamento elettrico

caratteristiche di carico

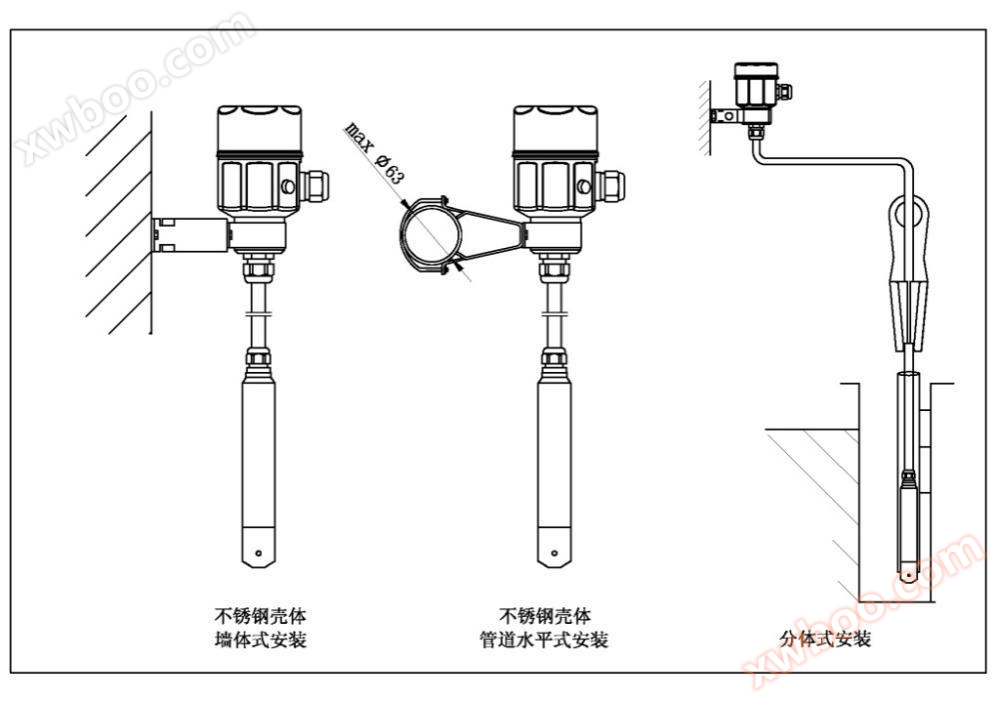

Metodo di installazione

Protocollo di comunicazione

Misuratore di livello liquido intelligente di serie DB con funzione di comunicazione remota

Sovrapporre un segnale digitale sul segnale di uscita a due fili 4-20mA del trasmettitore del misuratore di livello per raggiungere lo standard del protocollo di comunicazione HART

Diverse funzioni. L'implementazione funzionale comprende quanto segue: funzionamento manuale utilizzando il protocollo di comunicazione HART o un microcomputer (richiede configurazione)

L'interfaccia software del protocollo di comunicazione HART può calibrare a distanza i valori del punto zero e dell'intervallo completo del trasmettitore di livello liquido, visualizzare il valore della temperatura del mezzo e indicare se è stato utilizzato

Valore del livello di pressione, regolare il valore di smorzamento, raggiungere la funzione autodiagnostica del sistema di misura, visualizzare i vari stati di errore rappresentati dai codici di errore

Posizione e ragione.

Tabella di selezione degli ordini
