La pompa di tipo GC è una pompa centrifuga orizzontale, monoaspirante a più livelli e segmentata. Caratteristiche di alta efficienza, ampia gamma di prestazioni, funzionamento sicuro e fluido, basso rumore, lunga durata e facile installazione e manutenzione. Per trasportare acqua pulita o altri liquidi con proprietà fisico-chimiche simili all'acqua.

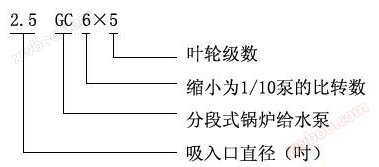

GC orizzontale multi-livello caldaie pompa di alimentazione

Caratteristiche principali della pompa di alimentazione della caldaia orizzontale a più livelli GC
1, modello idraulico avanzato, alta efficienza, ampia gamma di prestazioni.
La pompa funziona regolarmente e il rumore è basso.

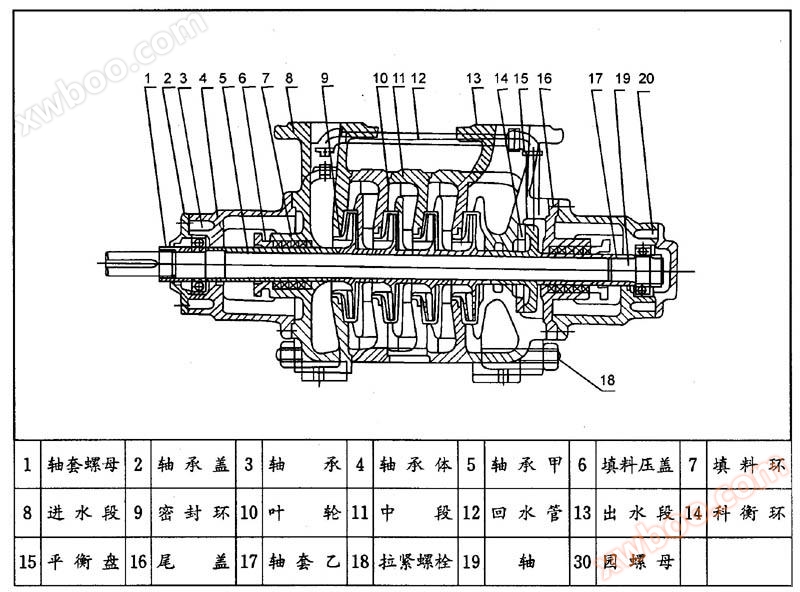

Struttura della pompa di alimentazione della caldaia orizzontale a più livelli GC
1, pompa di tipo GC è multi-fase di segmentazione, 1.5GC-4GC quattro modelli di importazione ed esportazione nel segmento d'ingresso e di uscita, tutti verticalmente verso l'alto, il suo sollevamento può aumentare il livello di pompa di riduzione in base alle esigenze di utilizzo. La pompa è ben montata o no, ha un grande impatto sulle prestazioni, in particolare la posizione relativa dell'uscita di ciascuna ruota e dell'importazione della guida, il centro di uscita di ogni ruota di aspirazione deve allinearsi al centro della guida, in cui una leggera deviazione ridurrà il flusso della pompa, la riduzione dell'altezza, la scarsa efficienza, quindi è necessario prestare attenzione all'assemblaggio dopo la riparazione, se c'è una deviazione deve essere regolata.
2, le parti principali della pompa di tipo GC sono l'asse, la cassa dell'asse, la sezione di ingresso, la ruota, la guida, l'anello di tenuta, la sezione media, la sezione di uscita, l'anello di bilanciamento, il disco di misura, la sezione di ingresso della copertura di coda, la sezione media, la copertura della sezione di uscita sono fatti di ghisa, che formano insieme lo studio della pompa.
3, la ruota è fatta di ghisa, con lame interne, liquido lungo l'ingresso unilaterale assiale, a causa della variazione di pressione della ruota davanti e dietro, deve esistere una forza assiale, questa forza assiale è supportata dal disco di equilibrio, la ruota viene fabbricata durante la prova di equilibrio statico.
4, l'asse è realizzato in acciaio al carbonio di alta qualità, con ruote al centro, fissate sull'asse con chiavi, cuffie e dadi. Un'estremità dell'asse è collegata direttamente al motore. Dal punto di vista della direzione di rotazione, l'asse della pompa gira in senso orario.
5, anello di sigillazione per la colata? Fabbricato per prevenire la perdita di acqua ad alta pressione nella pompa di tornare nella parte dell'acqua, fissato rispettivamente nel segmento d'ingresso dell'acqua e nel segmento medio, per pezzi usurabili, ricambi disponibili per la sostituzione dopo l'usura.
L'anello di bilanciamento è fatto di ghisa, fissato sul segmento di uscita dell'acqua, che insieme al disco di bilanciamento costituisce un dispositivo di bilanciamento. Il disco di bilanciamento è realizzato in ghisa resistente all'usura e montato sull'asse, situato tra il segmento 7 & e il coperchio di coda, per bilanciare la forza assiale. Il rivestimento è realizzato in ghisa e si trova in due camere di riempimento per fissare le ruote e proteggere l'asse della pompa. Per le parti usurabili, le parti di ricambio possono essere sostituite dopo l'usura.
7, il cuscinetto è un cuscinetto sferico a colonna singola, lubrificato con burro a base di calcio. Il riempimento agisce come sigillatore per impedire l'ingresso di aria e la perdita di grandi quantità di liquido.

Parametri delle prestazioni della pompa di alimentazione della caldaia orizzontale a più livelli GC	modello Flusso	(m³/h) Ascesa	(m) Velocità di rotazione	(R/min) Efficienza	（%）
					Potenza (KW)	Potenza dell'asse
Potenza del motore	6	46	2950	38	2	3
1.5GC-5 × 2	6	69	2950	38	3	4
1.5GC-5 × 3	6	92	2950	38	4	5.5
1.5GC-5 × 4	6	115	2950	38	5	7.5
1.5GC-5 × 5	6	138	2950	38	6	7.5
1.5GC-5 × 6	6	161	2950	38	7	7.5
1.5GC-5 × 7	6	184	2950	38	8	11
1.5GC-5 × 8	6	207	2950	38	9	11
1.5GC-5 × 9	10	64	2950	39.6	4.4	7.5
2GC-5 × 2	10	96	2950	39.6	6.6	11.0
2GC-5 × 3	10	128	2950	39.6	8.8	15.0
2GC-5 × 4	10	160	2950	39.6	11.0	15.0
2GC-5 × 5	10	192	2950	39.6	13.2	18.5
2GC-5 × 6	10	224	2950	39.6	15.4	22.0
2GC-5 × 7	10	256	2950	39.6	17.6	30.0
2GC-5 × 8	10	288	2950	39.6	19.8	30.0
2GC-5 × 9	15	62	2950	43.7	5.8	11.0
	20	54	2950	47.4	6.2	11.0
2.5GC-6 × 2	15	93	2950	43.7	8.7	15.0
	20	81	2950	47.4	9.3	15.0
2.5GC-6 × 3	15	124	2950	43.7	11.6	22.0
	20	108	2950	47.4	12.4	22.0
2.5GC-6 × 4	15	155	2950	43.7	14.5	22.0
	20	135	2950	47.4	15.5	22.0
2.5GC-6 × 5	15	186	2950	43.7	17.4	30.0
	20	162	2950	47.4	18.6	30.0
2.5GC-6 × 6	15	217	2950	43.7	20.2	30.0
	20	189	2950	47.4	21.7	30.0
2.5GC-6 × 7	15	248	2950	43.7	23.2	37.0
	20	216	2950	47.4	24.8	37.0
2.5GC-6 × 8	15	279	2950	43.7	26.1	22
	20	243	2950	47.4	27.9	22
2.5GC-6 × 9	30	86	2950	51	13.8	30
	45	82	2950	60	16.8	30
	55	76	2950	62.5	18.1	30
4GC-8 × 2	30	129	2950	51	20.7	37
	45	123	2950	60	25.2	37
	55	114	2950	62.5	27.2	37
4GC-8 × 3	30	172	2950	51	27.6	55
	45	164	2950	60	27.6	55
	55	152	2950	62.5	36.2	55
4GC-8 × 4	30	215	2950	51	34.5	55
	45	205	2950	60	42.0	55
	55	190	2950	62.5	45.3	55
4GC-8 × 5	30	258	2950	51	41.4	75
	45	246	2950	60	50.4	75
	55	228	2950	62.5	54.1	75
4GC-8 × 6	30	301	2950	51	48.2	75
	45	287	2950	60	58.8	75
	55	266	2950	62.5	63.4	75
4GC-8 × 7	30	344	2950	51	55.0	100
	45	328	2950	60	67.0	100
	55	304	2950	62.5	73.0	100
4GC-8 × 8	30	387	2950	51	62.0	100
	45	369	2950	60	75.5	100
	55	342	2950	62.5	82.0	100
4GC-8 × 9	30	430	2950	51	69.0	4GC-8 × 10
	45	410	2950	60	84.0	-
	55	380	2950	62.5	91.0	-

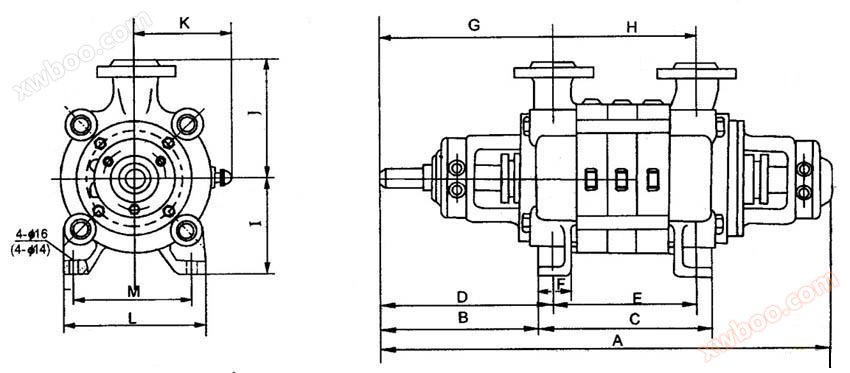

Dimensioni dell'installazione della pompa di alimentazione della caldaia orizzontale a più livelli GC

1.5GC, 2GC e 2.5GC

Tabella delle dimensioni		modello	Livello
			dimensione	Un		di B	C		D	E	F		Il G		H	Io	J	K	L	M
N		2	576	227.5		166	247.5		120	50	248		122.5		135	150	165	220	175	50
		3	626	227.5		210	247.5		170	50	248		172.5		135	150	165	220	175	50
		4	676	227.5		260	247.5		220	50	248		222.5		135	150	165	220	175	50
		5	726	227.5		310	247.5		270	50	248		272.5		135	150	165	220	175	50
		6	776	227.5		360	247.5		320	50	248		322.5		135	150	165	220	175	50
		7	826	227.5		410	247.5		370	50	248		372.5		135	150	165	220	175	50
		8	876	227.5		460	247.5		420	50	248		422.5		135	150	165	220	175	50
		9	926	227.5		510	247.5		470	50	248		472.5		135	150	165	220	175	50
1.5GC-5		modello	Livello
			dimensione	Un	di B		C	D		E		F		Il G	H	Io	J	K	L	M
N		2	740	290	210		315	160		70		325		160	180	220	210	320	270	75
		3	800	290	270		315	220		70		325		220	180	220	210	320	270	75
		4	860	290	330		315	280		70		325		280	180	220	210	320	270	75
		5	920	290	390		315	340		70		325		340	180	220	210	320	270	75
		6	980	290	450		315	400		70		325		400	180	220	210	320	270	75
		7	1040	290	510		315	460		70		325		460	180	220	210	320	270	75
		8	1100	290	570		315	520		70		325		520	180	220	210	320	270	75
		9	1160	290	630		315	580		70		325		580	180	220	210	320	270	75

1.5GC-5

	Diagramma delle dimensioni della flangia di aspirazione modello	dimensione
		Dimensioni della flangia di aspirazione	D	O	una
	n-d	40	110	145	1,5 GC
	4-Φ18	50	125	160	2GC
	4-Φ18	65	145	180	2.5GC

8-Φ18

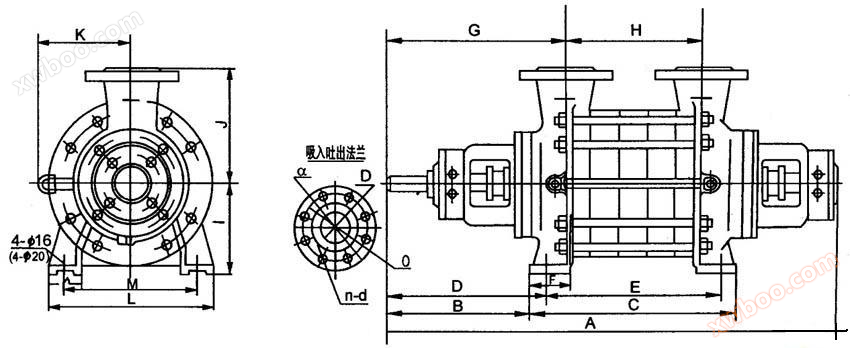

2.5GC-3.5, 4GC Dimensioni grafiche	modello	Livello
		dimensione	Un	di B	C	D	E	F	Il G	H	Io	J	K	L	M
N	2	879	320	320	355	250	85	385	190	215	285	240	420	340	85
	3	945	320	395	355	325	85	385	265	215	285	240	420	340	85
	4	1020	320	470	355	400	85	385	340	215	285	240	420	340	85
	5	1095	320	545	355	475	85	385	415	215	285	240	420	340	85
	6	1170	320	620	355	550	85	385	490	215	285	240	420	340	85
	7	1245	320	695	355	625	85	385	265	215	285	240	420	340	85

	4GC modello	dimensione
		Dimensioni della flangia di aspirazione	D	O	una
	n-d	100	190	230	4GC
