Di solito, il metodo per regolare il margine laterale della ruota di cocca è quello di cambiare la distanza di assemblaggio, se si desidera cambiare la distanza di assemblaggio dopo l'assemblaggio, è necessario eseguire una grande correzione della scatola di ingranaggi. Tuttavia, se l'uso di precisione senza interruzioni a doppio conduttore a spirale, è possibile regolare lo spazio laterale senza cambiare la distanza di montaggio del cambio, in modo da rendere l'assemblaggio e la manutenzione molto conveniente. Poiché la precisione senza interruzione a doppio conduttore è un prodotto speciale, quando viene adottato, si prega di leggere prima la seguente spiegazione, dopo aver compreso appieno le sue funzioni e la sua costruzione.

Costruzione e metodo di regolazione della regolazione laterale

La guida del dente sinistro è diversa dalla guida del dente destro. A causa della cattiva conduttività, i denti della ruota hanno una forma di dente che cambia continuamente di spessore. (Figura 1)

I denti della lumaca sono uguali alle lumache, la lavorazione ha una superficie dentale diversa a sinistra e destra, ma poiché la lumaca è un ingranaggio cilindrico, tutti i denti della lumaca hanno la stessa distanza dentale.

Attenzioni di montaggio
Poiché il modulo della superficie dentale sinistra e destra della lughina a doppio conduttore è diverso, deve essere assemblato correttamente per garantire che la lughina e la lughina si impiegano correttamente. Per evitare errori nella direzione dell'assemblaggio, nella posizione dell'assemblaggio ecc., si prega di confermare in primo luogo le seguenti cose per assemblare correttamente la ruota a lumaca.
1. Conferma della direzione di montaggio
Le luciche a doppio conduttore e i prodotti a luciche hanno una freccia incisa che indica la direzione del montaggio. Durante l'assemblaggio, prima di tutto confermare il lato positivo e opposto della lumaca, la direzione di assemblaggio è coerente con la direzione della freccia della lumaca. Un errore nella direzione dell'assemblaggio può causare una distanza centrale a più grande della distanza standard, rendendo impossibile l'assemblaggio o l'impiego corretto. (Figura 3)

2. Conferma della posizione di riferimento dell'assemblaggio

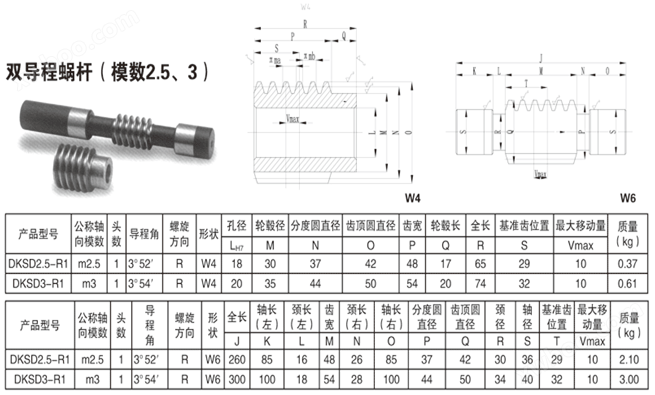

La periferia esterna del dente superiore della lumaca a doppio conduttore è incisa con un marchio V (linea di 60 ° di profondità di 0,3 mm), alcuni marchi indicano il dente di riferimento. I denti di riferimento sono allineati al centro di rotazione della coccola e, quando montati alla distanza centrale standard a, il gap è progettato per 0 (± 0,045). (Figura 4)

Nota sulle caratteristiche del prodotto:
1.Vmax è la distanza massima di spostamento quando la lughina viene spostata nella direzione della riduzione del gap laterale dalla posizione del dente di riferimento, quando l'impiego con la lughina non crea problemi. Non è il valore raccomandato durante l'assemblaggio.
2.La tolleranza dimensionale del diametro dell'asse a forma W6 è S (+0,10 +0,20) (la parte di macinatura è S (+0,35 +0,40))

Nota sulle caratteristiche del prodotto:

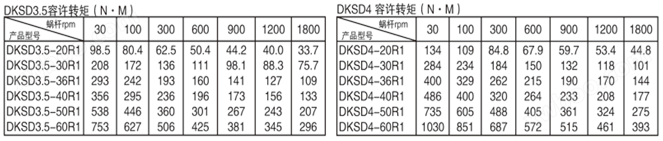

Il valore della torsione ammessa è il valore di riferimento calcolato in qualsiasi condizione di utilizzo.
2. l'assemblaggio della lumaca a doppio conduttore deve essere installato secondo la direzione della freccia indicata dalla lumaca e dalla lumaca. La direzione della freccia indica solo la direzione dell'assemblaggio e non limita la direzione di rotazione.

Nota sulle caratteristiche del prodotto:
1.Vmax è la distanza massima di spostamento quando la lughina viene spostata nella direzione della riduzione del gap laterale dalla posizione del dente di riferimento, quando l'impiego con la lughina non crea problemi. Non è il valore raccomandato durante l'assemblaggio.
2.La tolleranza dimensionale del diametro dell'asse a forma W6 è S (+0,10 +0,20) (la parte di macinatura è S (+0,35 +0,40))

Nota sulle caratteristiche del prodotto:
Il valore della torsione ammessa è il valore di riferimento calcolato in qualsiasi condizione di utilizzo.
2. l'assemblaggio della lumaca a doppio conduttore deve essere installato secondo la direzione della freccia indicata dalla lumaca e dalla lumaca. La direzione della freccia indica solo la direzione dell'assemblaggio e non limita la direzione di rotazione.

Nota sulle caratteristiche del prodotto:
1.Vmax è la distanza massima di spostamento quando la lughina viene spostata nella direzione della riduzione del gap laterale dalla posizione del dente di riferimento, quando l'impiego con la lughina non crea problemi. Non è il valore raccomandato durante l'assemblaggio.
2.La tolleranza dimensionale del diametro dell'asse a forma W6 è S (+0,10 +0,20) (la parte di macinatura è S (+0,35 +0,40))

Nota sulle caratteristiche del prodotto:

Il valore della torsione ammessa è il valore di riferimento calcolato in qualsiasi condizione di utilizzo.
2. l'assemblaggio della lumaca a doppio conduttore deve essere installato secondo la direzione della freccia indicata dalla lumaca e dalla lumaca. La direzione della freccia indica solo la direzione dell'assemblaggio e non limita la direzione di rotazione.
