Il misuratore di energia trifase montato su rotaia RS485, come suggerisce il nome, è una tabella di calcolo dell'energia che può eseguire il prezzo dell'elettricità di tasso singolo. Pertanto, è spesso utilizzato in alcune imprese, istituzioni, utenti residenziali commerciali e attrezzature elettriche trifase di spazio limitato che eseguono il prezzo dell'elettricità di tasso singolo. Può supportare la comunicazione a infrarossi lontani ed è un nuovo tipo di misuratore di energia che soddisfa le esigenze di luoghi e utenti diversi. Il più grande vantaggio di questo misuratore di energia è che non solo supporta la comunicazione remota, ma visualizza anche il livello di potenza in caso di interruzione di corrente. È dotato di una batteria per l'uso, che può essere progettata e modificata in base alle reali esigenze dei clienti.

Il misuratore di energia trifase montato su rotaia RS485 adotta uno schermo di visualizzazione digitale LCD a cristalli liquidi, che realizza la visualizzazione dei numeri sullo schermo. L'8 complessivo è un numero, e il primo 6 è un numero intero più due decimali. Sia il potere attivo positivo che negativo possono essere registrati e visualizzati. Quando si verifica la misurazione inversa, la luce dell'indicatore inverso si accende immediatamente per indicare l'effetto. Il dispositivo di allarme LED di guasto di fase è un nuovo tipo di effetto di avvertimento recentemente aggiunto. La fonte di alimentazione del contatore di energia elettrica proviene dall'alimentazione trifase, che può garantire l'accuratezza della misura anche in caso di interruzione di corrente o interruzione della linea.

2015.8.12

Progetto di parametri tecnici	Contenuto del progetto
classe di precisione	Livello attivo 1
tensione di riferimento	AC3x220/380V (DTS238-7 RS485 tipo trifase quattro fili) AC3x380V 、 3x100V (DSS238-7 RS485 tipo trifase trifase filo)
Specifiche attuali	1.5 (6) A, 2.5 (10) A、5(20)A、10(40)A、5(40)A、15(60)A,20(80)A,30(100)A,10(100)A
Consumo energetico complessivo	≤1.5W/8VA
frequenza di riferimento	50Hz
Campo di tensione di esercizio	0,8Un～1.2 Un
temperatura di funzionamento	-20℃～+55℃
limite di temperatura di lavoro	-25℃～+70℃
Norme sui prodotti	GB/T17215.321-2008，IEC62053-21,DIN43864,DIN43880，DL/T645-1997
Dimensioni (mm)	88mm×125mm×73mm

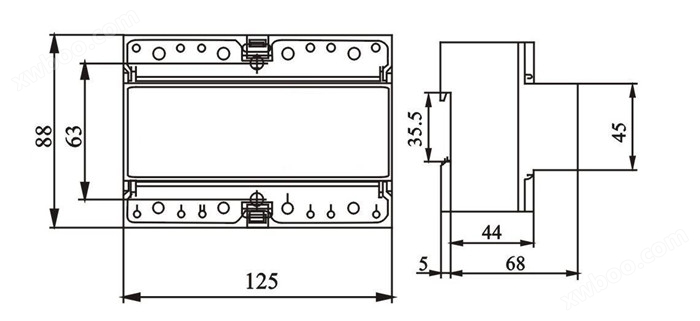

Misuratore di energia elettrica trifase montato su rotaia RS485dimensione

Misuratore di energia elettrica trifase montato su rotaia RS485Schema di cablaggio
