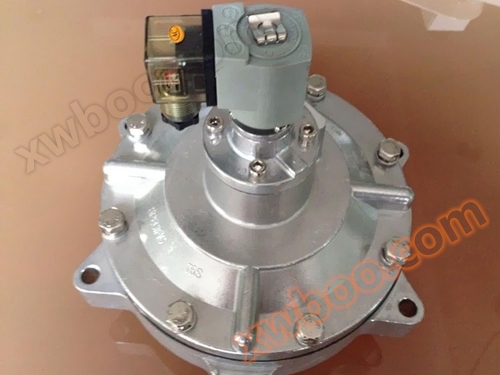

Il sedile della valvola elettromagnetica sommersa è incorporato nell'air bag per l'installazione, con bassa resistenza, buona circolazione, alto volume di iniezione, maggiore capacità di carico e gamma estesa di pressione della sorgente di gas. È adatto per l'uso in situazioni con una vasta gamma di pressioni della sorgente di gas.

principio di funzionamento:

Il diaframma divide la valvola di impulso elettromagnetico sommersa in due camere, anteriore e posteriore. Quando l'aria compressa è collegata, entra nella camera posteriore attraverso il foro dell'acceleratore. In questo momento, la pressione nella camera posteriore preme saldamente il componente del diaframma contro la porta di uscita della valvola e la valvola di impulso elettromagnetico è nello stato "chiuso".

Il segnale elettrico del dispositivo di controllo del getto d'impulso fa sì che l'armatura elettromagnetica della valvola di impulso si muova all'indietro, il foro di sfiato nella camera posteriore della valvola si apre, la camera posteriore perde rapidamente pressione, il componente del diaframma si muove all'indietro, l'aria compressa viene soffiata attraverso la porta di uscita della valvola e la valvola di impulso elettromagnetica è nello stato "aperto". Il segnale elettrico del regolatore a getto d'impulso scompare, l'armatura elettromagnetica della valvola a impulsi si azzera, il foro di sfiato della camera posteriore si chiude e la pressione nella camera posteriore aumenta, facendo sì che la componente del diaframma aderisca strettamente alla porta di uscita della valvola. La valvola a impulsi elettromagnetici è quindi nello stato "chiuso".

Requisiti tecnici per la valvola a impulsi elettromagnetica sommersa:

1. la pressione di esercizio del prodotto è 0.1MPa a 0.7MPa e il mezzo è l'aria che ha subito il trattamento di rimozione dell'olio e dell'acqua.

2. Quando la tensione di funzionamento dell'elettrovalvola è 85% della tensione nominale sotto la pressione nominale della fonte di gas del prodotto, il tempo di risposta di apertura della valvola di impulso elettromagnetico dovrebbe essere inferiore a 0.03s.

3. Quando la pressione della sorgente di gas di lavoro è 0.1MPa, la valvola di impulso può essere chiusa.

4. Il prodotto dovrebbe essere in grado di sopportare una pressione di fonte di gas di 0,8 MPa.

5. In condizioni ambientali specificate, la resistenza di isolamento della bobina elettromagnetica all'involucro dovrebbe essere superiore a 1M Ω.

6. Nelle condizioni di temperatura ambiente che vanno da 5 ° C a 35 ° C e umidità relativa non superiore all'85%, la bobina elettromagnetica può sopportare una tensione di 50Hz e 250V sull'involucro senza guasti per 1 minuto.

7. La valvola di impulso elettromagnetico dovrebbe essere in grado di funzionare normalmente dopo essere stata sottoposta a vibrazione con una frequenza di 20Hz, una piena ampiezza di 2mm e una durata di 30 minuti.

8. In condizioni normali di utilizzo, la durata cumulativa della membrana dovrebbe essere superiore a 800000 volte.

9. La superficie della valvola non ha evidenti peeling del rivestimento, graffi, sbavature o altri danni.
